リオ（フローレス島） | Lio ( Flores )

test for 3DCG drawing
Lio

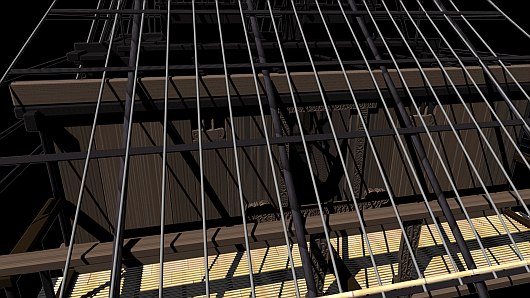

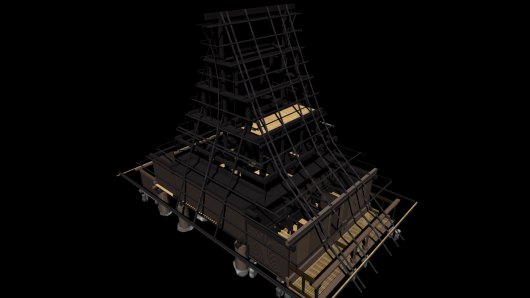

©minpaku digital archives : 3D drawing of MAYA by Takayuki Sui
Lio
©minpaku digital archives : 3D drawing of MAYA by Takayuki Sui
Lio
©minpaku digital archives : 3D drawing of MAYA by Takayuki Sui
Lio
©minpaku digital archives : 3D drawing of MAYA by Takayuki Sui



KOANARA ( MONI )
棟のあがったリオ独特の儀礼家屋 Sao Ria はインドネシアでももっとも大規模な建築のひとつ。Suku （氏族）のまとまりを象徴する。高い棟には天上神 ana wula leja （月と太陽の子）がやどると考えられている。
Lio

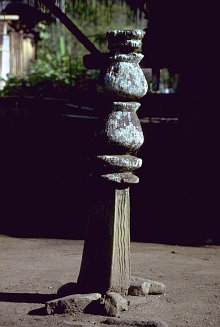

供犠柱 kanga
Lio
集落のなかでひときわ屋根の高い Sao Ria
Lio

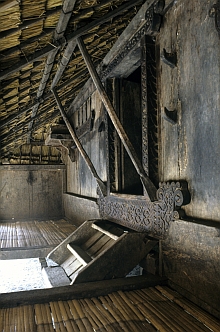

Sao Ria 前面のベランダ空間 Tenda
Lio

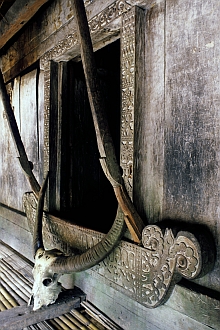

船型の敷居 lata と水牛の角を利用した踏み台
Lio
Lio

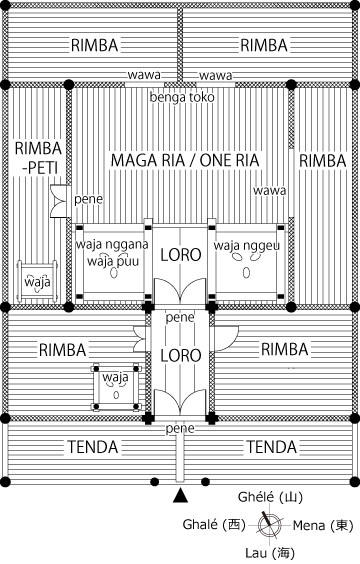

入口をはいると前室空間がある。左右に小部屋の入口、さらに入口を通って中央の吹き抜け広間へ。
Lio

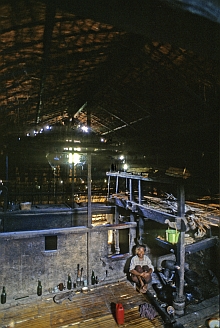

竪板壁で囲われた広間。左右の隅角部には神聖な敷石と象牙。中央奥が mosalaki の座。
Lio

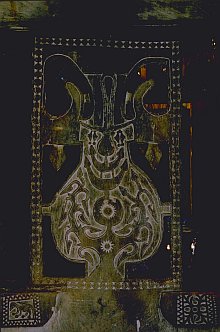

mosalaki （"土地の主":儀礼を司る）の座を象徴する背板
Lio
入口を振り返ると左右に２基の囲炉裏がある
Lio

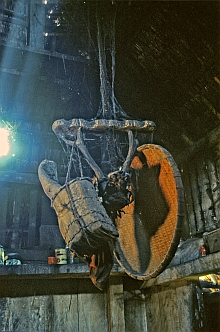

屋根裏から儀礼用の聖具類がつり下がる
Lio
Lio

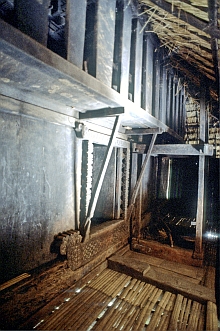

竪板壁から上には神聖な器物がみちている
Lio

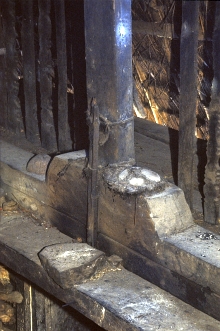

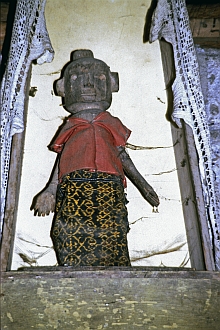

棟持柱の足下には祭壇
JOPU
Jopu地方では家屋のことを Sao でなく Lepa という。Jopu本来の家屋形式は蒲鉾型のヴォールト屋根を載せた Lepa Benga で、船とのアナロジーに言及する者もいる。リオ特有の棟のあがった中心家屋は Lepa Hubu Bewa （棟の高い家）とよばれる。Lepa は漂海民 Bajau が伝統的な家船をさすときの言葉でもある。
Lio
Nuapaji
Lio
Jopu
Lio
Jopu の環状広場と巨石記念物
Lio
Lepa Hubu Bewa （棟の高い家）
Lio
Lio
Lio
Lio
Lepa Hubu Bewa と Bhaku （右手前）は Lio 固有の屋根形態にしたがう
Lio
Bhaku の屋根裏には故人の遺骨などが安置されている
Lio
Lio
Lio
Rangase
蒲鉾型の屋根をした Lepa Benga はJopu本来の家屋形式という
Lio
Lio
Lepa Benga 前面のベランダ
Lio
Lepa Benga にも囲炉裏は二カ所ある
Lio
Lio
棟束の足下にある船型の祭壇
Lio
Bhaku （奥）と穀倉 Kebo （右手前）。Kebo も蒲鉾型の屋根をのせる
Lio
Kebo の屋根の下には壁構造が隠れている
Lio
Lio
Rangase は Jopu の始祖集落といわれる。屋根葺き替えの済んだ Lepa Hubu Bewa
Lio
束柱にならんで巨石を利用した柱もある
Lio
正面ベランダの中央に階段をもうけるのが Rangaseの形式。ベランダ奥に棺がみえる
Lio
Lio
前室から広間への入口
Lio
Lio

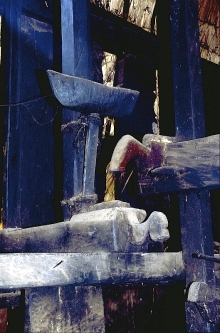

屋根を支える棟束は壁の上から立ちあがる
Nggela
Lio
Lio
船型の石積み
Lio
Sao Ria の外観はかわらないが、全体に大きく改造されている
Lio
本来の前室空間がベランダに変わり、ベランダから直接広間にはいる
Lio
Lisedetu
Lio
Lio
Lio
前面ベランダの中央に階段をもうけるのはRangaseと一緒
Lio

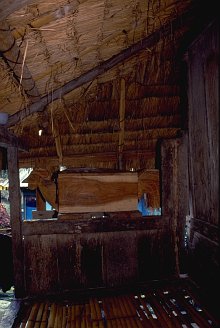

前面ベランダの右端にあたらしい棺がおかれていた
Lio
棺の中身は洗骨したばかりの骸骨
Lio
Lio
斜材（後補材）で屋根を補強している


フィールドノート


Tanimbar Kei
TanimbarKei
タニンバル・ケイ | Tanimbar Kei
NIAS
SouthNias
ニアス島 | Nias
NGADA
Ngada (Flores)
ンガダ | Ngada
LIO
Lio：リオの家屋の特徴を建築的に述べると、木の箱を竪板壁でつくっておいてそれを一気に柱（床束）の上に持ち上げた格好であること。屋根を支える棟持柱はこの箱の上から立ちあがっている。こうした建築上の特徴は廃屋をみればよくわかる。隣接するンガダ地方の家屋とは規模も外観もことなるが、おなじ構造形式をもった兄弟といえようし、タニンバル・ケイ島やニアス島の家屋は、棟持柱が床上から立ちあがる点がことなるものの、従兄弟にちかい関係にある。
LIO

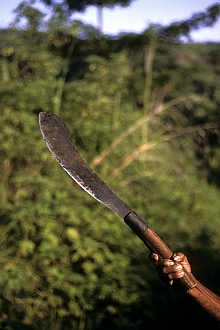

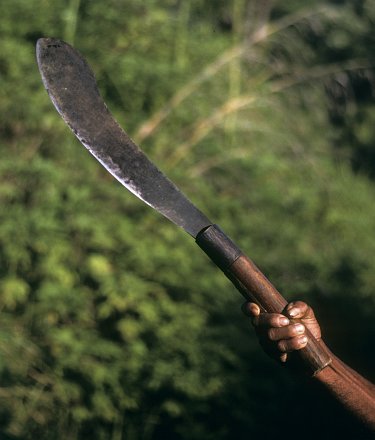

木工用の山刀 topo bele iso


©minpaku digital archives : 3D movie by Takayuki Sui @ espa

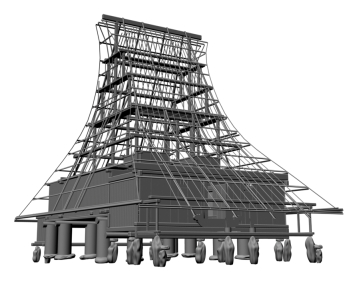

Lio House 'Sao Ria'
©minpaku digital archives : 3D drawing of MAYA by Takayuki Sui @ espa
LIO HOUSE "Sa'o Ria"

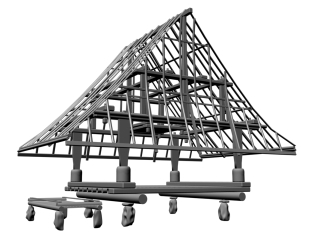

Lio Gazebo 'Bhaku''
©minpaku digital archives
LIO GAZEBO "Bhaku"
LIO GRANARY 'Kebo'
©minpaku digital archives
LIO GRANARY "Kebo"
Koanara, Kec. Wolowaru (Kelimutu), Kab. Ende, Nusa Tenggara Timur, Indonesia (1986)


drawing is not yet completed. please wait....
Lio
LIO HOUSE "Lepa Hubu Bewa"
please wait....
Lio

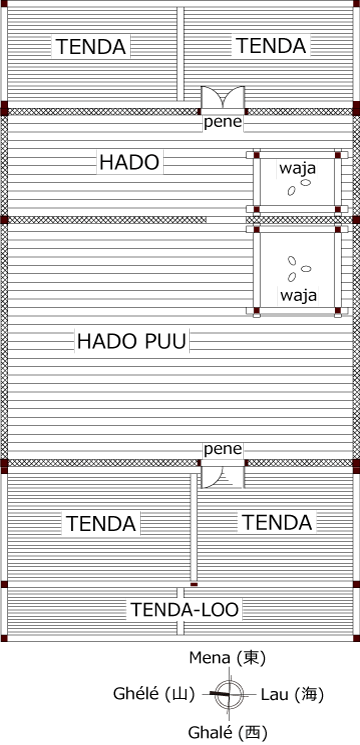

LIO HOUSE "Lepa Benga"
please wait....
Lio
LIO GRANARY "Kebo"
Rangase, Desa Jopu, Kec. Wolowaru, Kab. Ende, Nusa Tenggara Timur, Indonesia (1986)
